Транзисторы германиевые сплавные структуры n-p-n усилительные. Предназначены для применения в выходных каскадах усилителей низкой частоты. Выпускаются в металлостеклянном корпусе с гибкими выводами в двух вариантах. Тип прибора указывается на корпусе.
Масса транзистора: вариант 1 — не более 5 г, вариант 2 – не более 2 г.
Изготовитель – акционерное общество «Кремний», г. Брянск.
Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.
Электрические параметры
| Статический коэффициент передачи тока в схеме ОЭ h21Э при UКБ = 1 В, IЭ = 3 мА: | |
| ГТ402А, ГТ402В | 30…80 |
| ГТ402Б, ГТ402Г | 60…150 |
| Граничная частота коэффициента передачи тока в схеме ОЭ fГР при UКБ = 1 В, IЭ = 3 мА, не менее: | 1 МГц |
| Коэффициент линейности КЛ = (h21Э при IЭ = 3 мА)/(h21Э при IЭ = 300 мА) | 0,7…1,4 |
| Прямое падение напряжения на эмиттерном переходе при отключенном коллекторе ΔUБЭ, IЭ = 2 мА, не более | 0,3 В |
| Обратный ток коллектора IКБО при UКБ = 10 В, не более | 20 мкА |
Предельные эксплуатационные данные
| Постоянное напряжение коллектор-эмиттер UКЭ МАКС эмиттер при RБЭ ≤ 200 Ом: | |
| ГТ402А, ГТ402Б | 25 В |
| ГТ402В, ГТ402Г | 40 В |
| Постоянный ток коллектора IK МАКС | 0,5 А |
| Постоянная рассеиваемая мощность коллектора РК. МАКС при Т = +25 °С:
При Т = +25…+55 ℃ РК. МАКС определяется по формуле РК МАКС = (85 — Т)RТ(П-С), мВт |
|
| вариант 1 | 0,6 Вт |
| вариант 2 | 0,3 Вт |
| Тепловое сопротивление переход-среда RТ(П-С) | |
| вариант 1 | 0,1 ℃/Вт |
| вариант 2 | 0,15 ℃/Вт |
| Температура p—n перехода ТП | +85 ℃ |
| Температура окружающей среды Т | -40…+55 ℃ |
Допускается соединять выводы транзисторов с элементами схемы не ближе 5 мм от корпуса транзистора любым способом (пайка, сварка и т. n.) при условии соблюдения следующих требований: за все время соединения температура в любой точке корпуса транзистора не должна превышать максимально допустимую температуру окружающей среды. Температура пайки не должна превышать + 285 ℃.
Не рекомендуется работа транзисторов при рабочих температурах, соизмеримых с неуправляемыми обратными токами во всем диапазоне температур.
При включении в электрическую цепь коллекторный вывод должен присоединяться последним и отсоединяться первым.

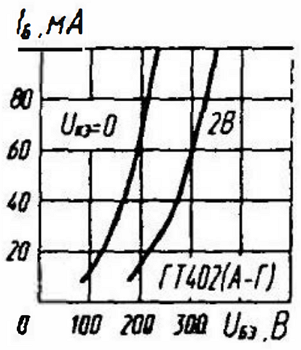

Входные характеристики.

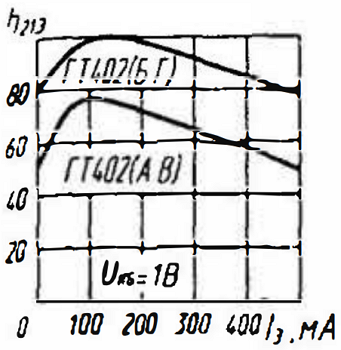

Зависимость статического коэффициента передачи тока от тока эмиттера.

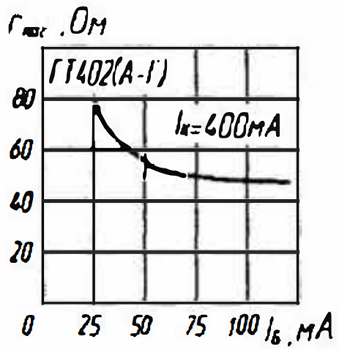

Зависимость сопротивления насыщения от тока базы.

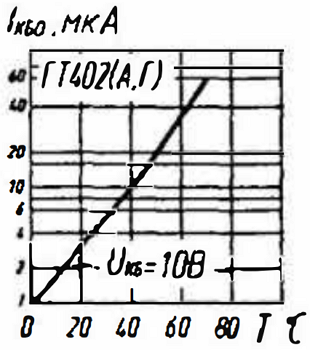

Зависимость обратного тока коллектора от температуры.
