2Д207А

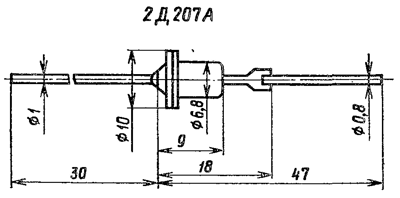

Диод кремниевый, диффузионный, лавинный. Выпускается в металлостеклянном корпусе с гибкими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе.

Масса диода не более 2 г.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Электрические параметры

Постоянное прямое напряжение Uпр, не более: при Т = +25°С и Iпр = 500 мА при Т = +125°С и Iпр = 200 мА при Т = -60°С и Iпр = 500 мА	1,5 В 1,5 В 2 В
Постоянный обратный ток Iобр при Uобр= Uобр.макс, не более: при Т = -60°С… +25 °С при Т = +125 °С	0,15 мА 0,5 мА

Предельные эксплуатационные параметры

Постоянное (импульсное) обратное напряжение Uобр	600 В
Постоянный (средний) прямой ток Iпр.ср: при Т = -60°С… +55 °С при Т = +85 °С при Т = +125 °С	500 мА 300 мА 200 мА
В интервале температур +55…+85°С и +85…+125°С ток снижается линейно.
Импульсный прямой ток в течении 1,5 с, f = 50 Гц (время между импульсами не менее 30 мин): при Т = -60°С… +55 °С при Т = +85 °С при Т = +125 °С в течении 0,05 с, f = 50 Гц (время между импульсами не менее 30 мин): при Т = -60°С… +55 °С при Т = +85 °С при Т = +125 °С	4,5 А 3 А 2 А 15 А 10 А 6 А
Средняя рассеиваемая мощность Рср.	0,15 Вт
Импульсная обратная рассеиваемая мощность при tи≤20 мкс (на уровне 0,5), время между импульсами не менее 2 мин	300 Вт
Частота без снижения электрических режимов fгр:	1 кГц
Температура перехода	+140 °С
Температура окружающей среды:	-60…+125 °С

Зависимость допустимой импульсной обратной мощности от длительности импульса.

Допускается последовательное соединение диодов (без шунтирования) соединение диодов до напряжения до 30 кВ, а также параллельное соединение при условии, обеспечивающее исключение перегрузок любого параллельного включения диода по максимально допустимому прямому току.

При работе на емкостную нагрузку действующее значение тока через диод не должно превышать 1,57I_{пр.ср.макс.}
