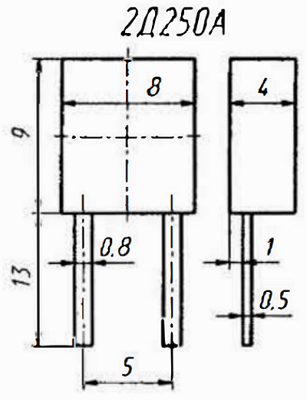

Диод кремниевый, эпитаксиально-планарный. Предназначен для преобразования переменного напряжения частотой до 100 кГц во вторичных источниках электропитания аппаратуры с общей герметизацией. Выпускается в керамико-пластмассовом корпусе. Положительный вывод диода маркируется цветной точкой. Тип диода приводится на корпусе.
Масса диода не более 1 г.
Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.
Электрические параметры
| Постоянное прямое напряжение UПР при IПР = 10 А: | |
| при Т= +25 ⁰С | 1,02*… 1,08*…1,4 В |
| при Т = -60 ⁰С, не болеее | 2,5 В |
| Время обратного восстановления* tОБР.ВОС. при UОБР.И = 20 В, IПР.И = 1 А, IОТСЧ = 0,5 А, RН = 20 Ом | 40*…55*…100 нс |
| Постоянный обратный IОБР ток при UОБР = 125 В, не более: | |
| Т= +25°С | 50 мкА |
| Т= +125°С | 50 мкА |
| Общая емкость при UОБР = 100 В, f = 1 МГц | 5*…39*…55 пФ |
Предельные эксплуатационные данные
| Постоянное (импульсное повторяющееся) обратное напряжение UОБР (UОБР.И.ПОВТ) | 125 В |
| Импульсное неповторяющееся обратное напряжение UОБР.И.НЕПОВТ | 140 В |
| Постоянный (средний) прямой ток IПР (IПР.СР):
В диапазоне температур корпуса +35 … +85 ⁰С прямой ток снижается линейно. |
|
| при Т = -60… ТК = + 70 °С | 10 А |
| при ТК = +100 °С | 6 А |
| Импульсный прямой ток IПР.И | 40 А |
| Средняя рассеиваемая мощность РСР
В диапазоне температур среды (корпуса) +70…+100 ⁰С мощность снижаются линейно. |
|
| при Т = -60… Тк = + 70 °С | 18 Вт |
| при ТК = +100 °С | 11 Вт |
| Частота переключения при tФ ≥ 0,3 мкс | 100 кГц |
| Температура р-п перехода (кристалла) ТP—N | +130 °C |
| Тепловое сопротивление переход-корпус | 1,4… 1,57 …2,5 °С/Вт |
| Температура окружающей среды Т | -60 … ТК = +100 °C |
Зависимости прямого тока от напряжения
Зависимость емкости диода от напряжения
Зависимость импульсного прямого тока от напряжения

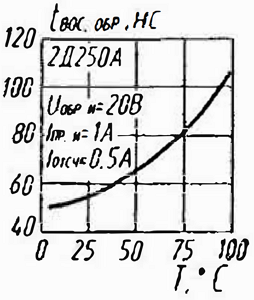

Зависимость времени обратного восстановления oт температуры
Зависимости максимального импульсного прямого тока от длительности импульсов прямоугольной формы.
При преобразовании импульсов синусоидальной формы величина тока может быть увеличена в 1,6 раза, но не более 40 А.
Зависимости максимального импульсного прямого тока от длительности импульсов прямоугольной формы.
При преобразовании импульсов синусоидальной формы величина тока может быть увеличена в 1,6 раза, но не более 40 А.
