2Д254А, 2Д254Б, 2Д254В, 2Д254Г

Диоды кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 150 МГц в источниках вторичного электропитания. Выпускаются в стеклянном корпусе с гибкими выводами. Маркируются цветными точками со стороны положительного вывода: красная — для 2Д254А, синяя — для 2Д254Б, желтая — для 2Д254В, зеленая — для 2Д254Г.

Масса диода не более 1 г.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Электрические параметры

Постоянное прямое напряжение U_ПР при I_ПР = 1 А:
Т = +25 ⁰С	0,96… 1,2…1,4 В
Т= -60 ⁰С, не более	1,7 В
Т = + 125 ⁰С, не более	1,4 В
Время обратного восстановления t_{ОБР.ВОСТ} при U_ОБР.И = 40 В, I_ПР.И = 0,5 А, I_ОТСЧ = 0,5 А, R_Н = 40 Ом	120…150…200 нс
Постоянный обратный I_ОБР ток при U_ОБР = 1000 В для 2Д254А U_ОБР = 800 В для 2Д254Б U_ОБР = 600 В для 2Д254В U_ОБР = 400 В для 2Д254Г не более:
Т = -60 и +25 °С	1 мкА
Т= +100 °С	50 мкА

Предельные эксплуатационные данные

Постоянное (импульсное повторяющееся) обратное напряжение U_ОБР (U_ОБР.И)
2Д254А	1000 В
2Д254Б	800 В
2Д254В	600 В
2Д254Г	400 В
Импульсное неповторяющееся обратное напряжение U_{ОБР.И.НЕПОВТОР} при t_И ≤ 10 мс, Q ≥ 1000:
2Д254А	1100 В
2Д254Б	900 В
2Д254В	700 В
2Д254Г	500 В
Постоянный, средний (при преобразовании синусоидального или прямоугольного меандра на активную нагрузку) при R_Т(П-С) = 45 ⁰С/Вт прямой ток I_ПР.СР.: Допускается эксплуатация диодов при токе до 1 А независимо от температуры среды при обеспечении температуры вывода на расстоянии 3 мм oт, корпуса не более +90 ⁰С. В диапазонах температур окружающей среды +60 …+85 и +85… +100 ⁰С прямой ток снижается линейно.
Т= -60…+60 °С	1 А
Т_К = +85 °С	0,8 А
Т = + 100 °С	0,65 А

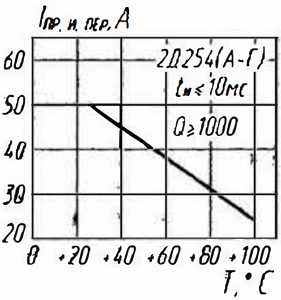

Ток перегрузки синусоидальной формы при t_И ≤ 10 мс, Q ≥ 1000, Т= -60…+25 ⁰С Ток перегрузки в диапазоне температур окружающей среды +25... +100 ⁰С снижается в соответствии с рисунком. приведенном ниже.	40 А
Импульсный повторяющийся прямой ток при t_И ≤ 10 мс, при преобразовании синусоидального напряжения на активную нагрузку	3,2 I_{ПР.СР.МАКС}
Средняя рассеиваемая мощность Р_СР.: Характеристики снижения мощности в диапазоне температур +60…+100 ⁰С приведены на рисунке.
Т = -60…+60 °С	2 Вт
Т_К= +100 °С	1,2 Вт
Температура перехода	+155 °С
Тепловое сопротивление переход-среда R_Т(П-С)	45 °С/Вт
Температура окружающей среды Т	-60…Т_К = +125 ⁰С
