Д2Б, Д2В, Д2Г, Д2Д, Д2Е, Д2Ж, Д2И

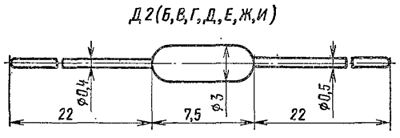

Диоды германиевые, точечные. Предназначены для преобразования и детектирования сигналов с частотой до 150 МГц в амплитудных и фазовых детекторах. Выпускаются в стеклянном корпусе с гибкими выводами. Маркируются цветной точкой у положительного вывода или кольцевыми полосами: Д2Б — желтой и белой; Д2В — желтой и оранжевой, Д2Г— желтой и красной; Д2Д — желтой и голубой; Д2Е — желтой и зеленой, Д2Ж — желтой и черной; Д2И — желтой и серой.
Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.
Масса диода не более 0,3 г.
Электрические параметры.
|
Постоянное прямое напряжение Uпр, не более: при Т = -60°С и Iпр = 0,6 мА для Д2Б; 1,5 мА — для Д2В; 0,3 мА — для Д2Г, Д2Ж, Д2И; 0,5 мА — для Д2Д, Д2Е |
1 В |
| Импульсное прямое напряжение Uпр.и при Iпр = 30 мА, не более | 7 В |
|
Постоянный обратный ток Iобр при Uобр= Uобр.max не более: при Т = + 25 и — 60 Д2Б Д2В, Д2Г, Д2Д, Д2Е, Д2Ж, Д2И При Т = +70 °С: Д2Б Д2В, Д2Г, Д2Д Д2Е, Д2И, Д2Ж |
100 мкА 250 мкА
400 мкА 1 мА 0,7 мА |
|
Отношение среднего выпрямленного тока на частоте 100 МГц к току на частоте 0,1 МГц, не менее: при нагрузке 1 кОм при нагрузке 10 кОм при нагрузке 100 кОм |
0,2 0,3 0,5 |
| Время обратного восстановления tвос.обр при Iпр.и = 10 мА, Uобр.и = 10 В, Iобр.и = 1 мА, не более |
3 мкс |
| Общая ёмкость диода Сд при Uобр = 1,5 В | 0,2 пФ |
Предельные эксплуатационные параметры
|
Постоянное обратное напряжение Uпр при Т = -60… +35°С Д2Б Д2В Д2Г, Д2Д Д2И, Д2Е Д2Ж |
10 В 30 В 50 В 100 В 150 В |
|
Импульсное обратное напряжение Uобр.и при Т = -60… +35°С Д2Б Д2В Д2Г, Д2Д Д2И, Д2Е Д2Ж при Т = +70°С Д2Б Д2В Д2Г, Д2Д Д2И, Д2Е Д2Ж |
30 В 40 В 75 В 100 В 150 В 30 В 40 В 56 В 75 В 112 В |
|
Средний выпрямленный ток Iвп.ср на частотах до 0,1 МГц: Д2Ж Д2Б, Д2Г, Д2Д, Д2Е, Д2И Д2В |
8 мА 16 мА 25 мА |
|
Импульсный прямой ток Iпр.и: Д2Ж Д2Б, Д2Г, Д2Д, Д2Е, Д2И Д2В |
25 мА 50 мА 78 мА |
|
Средняя рассеиваемая мощность: Д2Б, Д2Г, Д2Д, Д2Е Д2В Д2Ж |
|
| Общая ёмкость диода при Uобр = 1,5 В | 0,2 пФ |
