Стабилитроны кремниевые, сплавные, с диффузионным экраном, малой мощности. Предназначены для стабилизации номинального напряжения 3,3… 6,8 В в диапазоне токов стабилизации 3…30 мА в составе герметизируемых микромодулей монолитной и капсулированной конструкции. Бескорпусные, с гибкими выводами и защитным покрытием. Маркируются двумя одноцветными точками: 2С133Б — белыми, 2С139Б — черными, 2С147Б — желтыми, 2С156Б — зелеными,
Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

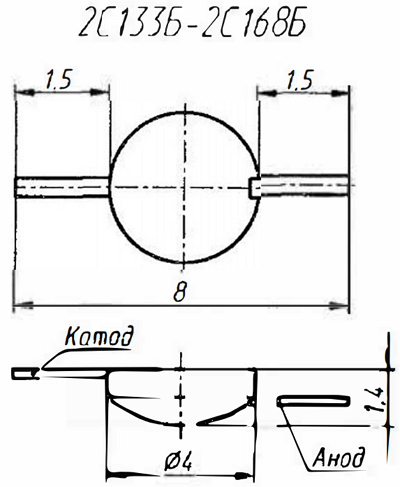

2С168Б — голубыми. Катодный вывод расположен вблизи плоской части стабилитрона.
Масса стабилитрона не более 0,03 г.
Электрические параметры
| Напряжение стабилизации Uст при Iст = 10 мА: | |
| 2С133Б | 3,3 В |
| 2С139Б | 3,9 В |
| 2С147Б | 4,7 В |
| 2С156Б | 5,6 В |
| 2С168Б | 6,8 В |
| Разброс напряжения стабилизации при IСТ = 10 мА: | |
| Т = +25 ⁰С: | |
| 2С133Б | 3…3,7 В |
| 2С139Б | 3,5…4,3 В |
| 2С147Б | 4,1…5,2 В |
| 2С156Б | 5…6,4 В |
| 2С168Б | 6… 7,5 В |
| Т = -60 ⁰С: | |
| 2С133Б | 3…4,1 В |
| 2С139Б | 3,5…4,8 В |
| 2С147Б | 4,1…5,6 В |
| 2С156Б | 4,6…6,7 В |
| 2С168Б | 5,5…7,5 В |
| Т = +125 ⁰С: | |
| 2С133Б | 2,6…3,7 В |
| 2С139Б | 3,1…4,3 В |
| 2С147Б | 3,7…5,5 В |
| 2С156Б | 4,7…6,9 В |
| 2С168Б | 6…8,1 В |
| Температурный коэффициент напряжения стабилизации αUст при Т= +30…+125 ⁰С: | |
| 2С133Б, 2С139Б, не менее | -0,10 %/⁰С |
| 2С147Б | -0,08…+0,02 %/⁰С |
| 2С156Б | -0,04…+0,07 %/⁰С |
| 2С168Б, не более | +0,07 %/⁰С |
| Временная нестабильность напряжения стабилизации δUст | ±1 % |
| Постоянное прямое напряжение UПР при IПР = 50 мА, не более | 1 В |
| Дифференциальное сопротивление rст, не более: | |
| при IСТ = 3 мА, Т= +25 °С: | |
| 2С133Б 2С139Б, 2С147Б | 180 Ом |
| 2С156Б | 160 Ом |
| 2С168Б | 40 Ом |
| при IСТ: 10 мА, Т = +25 °С: | |
| 2С133Б | 65 Ом |
| 2С139Б | 60 Ом |
| 2С147Б | 56 Ом |
| 2С156Б | 45 Ом |
| 2С168Б | 15 Ом |
| при IСТ = 10 мА, Т= -60 и +125 ⁰С: | |
| 2С133Б, 2С139Б | 85 Ом |
| 2С147Б | 80 Ом |
| 2С156Б | 70 Ом |
| 2С168Б | 25 Ом |
Предельные эксплуатационные данные
| Минимальный ток стабилизации Iст.мин: | 3 мА |
| Максимальный ток стабилизации Iст.макс:
В диапазоне температур окружающей среды, +50…+ 125 ⁰С значение максимального тока стабилизации снижается линейно. |
|
| при Т=-60…+50 °С: | |
| 2С133Б | 30 мА |
| 2С139Б | 26 мА |
| 2С147Б | 21 мА |
| 2С156Б | 18 мА |
| 2С168Б | 15 мА |
| при Т=+125 °С: | |
| 2С133Б | 21 мА |
| 2С139Б | 18 мА |
| 2С147Б | 15 мА |
| 2С156Б | 12 мА |
| 2С168Б | 10 мА |
| Рассеиваемая мощность Р:
В диапазоне температур окружающей среды, +50…+ 125 ⁰С значение рассеиваемой мощности снижается линейно. |
|
| при Т=-60…+50 °С: | 100 мВт |
| при Т= +125 °С | 70 мВт |
| Температура окружающей среды Т | |
| для стабилитронов в составе микромодулей капсулированной конструкции | -60…+125 ⁰С |
| для стабилитронов в составе микромодулей залитой конструкции: | |
| с предварительной защитой эластичным компаундом | -60…+ 125 ⁰С |
| без предварительной защиты эластичным компаундом | -60…+70 ⁰С |
При работе в режиме максимально допустимой мощности необходимо применять теплоотвод для обеспечения условий теплообмена, соответствующих стабилитронам типов 2СМ133Б, 2СМ147Б, 2СМ156Б, 2СМ168Б.
Зависимости температурного коэффициента напряжения стабилизации от тока
Зависимости дифференциального сопротивления от тока
Зависимости дифференциального сопротивления от тока
Зависимости дифференциального сопротивления от тока
Зависимости дифференциального сопротивления от тока
Зависимости дифференциального сопротивления от тока
