Стабилитроны кремниевые, планарные, малой мощности. Предназначены для стабилизации номинального напряжения 7,5…24 В в диапазоне токов стабилизации 0,5…20 мА в изме­рительной аппаратуре, в усилителях для согласования уров­ней, в системах автоматики для питания маломощных датчи­ков, а также для стабилизации импульсного напряжения и ограничения импульсных сигналов. Выпускаются в металло­стеклянных корпусах с гибкими выводами типов КД-3, КД-3 и КД-4. Тип стабилитрона и схема соединения электродов с выводами для стабилитронов, выпускаемых в корпусе КД-4, приводятся на корпусе. Стабилитроны в корпусе КД-3 марки­руются условным цветным кодом, в состав которого входят цвет окраски корпуса и цвет кольцевой полосы со стороны анодного вывода: КС175Ж — корпус серый, полоса белая; КС182Ж — корпус серый, полоса желтая; КС191Ж — корпус серый, полоса красная; КС210Ж — корпус серый, полоса зеленая; КС211Ж — корпус серый, полоса синяя; КС212Ж — корпус серый, полоса черная; КС21ЗЖ — корпус серый, по­лоса голубая; КС215Ж — корпус черный, полоса белая; КС216Ж — корпус черный, полоса желтая; КС218Ж — корпус черный, полоса красная; КС220Ж — корпус черный, полоса зеленая; КС222Ж — корпус черный, полоса синяя; КС224Ж — корпус черный, полоса голубая.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Стабилитроны в корпусе КД-2 маркируются условным цвет­ным кодом, в состав которого входят голубая метка на торце со стороны катодного вывода и цветные кольцевые полосы; 2С175Ж — белая у катода; 2С182Ж — желтая у катоде; 2С191Ж — голубая у катода; 2С210Ж — зеленая у катоде; 2С211Ж — синяя у катода; 2С212Ж — оранжевая у катода; 2С213Ж — черная у катода; 2С215Ж — черная у анода и белая у катода; 2С216Ж — черная у анода и желтая у катода; 2С218Ж — черная у анода и голубая у катода; 2С220Ж —  черная у анода и зеленая у катода; 2С222Ж — черная у анода и синяя у катода, 2С224Ж — черная у анода и оранжевая у катода.

Масса стабилитрона не более 0,3 г.

Электрические параметры

Напряжение стабилизации Uст при Iст = 4 мА:
2С175Ж, КС175Ж	7,5 В
2С182Ж, КС182Ж	8,2 В
2С191Ж, КС191Ж	9,1 В
2С210Ж, КС210Ж	10 В
2С211Ж, КС211Ж	11 В
2С212Ж, КС212Ж	12 В
2С213Ж, КС213Ж	13 В
Напряжение стабилизации Uст при Iст = 2 мА:
2С215Ж, КС215Ж	15 В
2С216Ж, КС216Ж	16 В
2С218Ж, КС218Ж	18 В
2С220Ж, КС220Ж	20 В
2С222Ж, КС222Ж	22 В
2С224Ж, КС224Ж	24 В
Разброс напряжения стабилизации:
при IСТ = 4 мА, Т = +30 ⁰С:
2С175Ж, КС175Ж	7,1…7,9 В
2С182Ж	7,8…8,7 В
КС182Ж	7,4…9 В
2С191Ж, КС191Ж	8,6…9,6 В
2С210Ж	9,5…10,5 В
КС210Ж	9…11 В
2С211Ж, КС211Ж	10,4… 11,6 В
2С212Ж	11,4…12,6 В
КС212Ж	10,8…13,2 В
2С213Ж, КС213Ж	12,3…13,7 В
при IСТ = 2 мА, Т = +30 ⁰С:
2С215Ж	14,2…15,8 В
КС215Ж	13,5…16,5 В
2С216Ж	15,2…17 В
КС216Ж	15,2…16,8 В
2С218Ж	17…19 В
КС218Ж	16,2…19,8 В
2С220Ж, КС220Ж	19…21 В
2С222Ж	20,9…23,1 В
КС222Ж	19,8…24,2 В
2С224Ж, КС224Ж	22,8…25,2 В
при IСТ = 4 мА, Т = -60 ⁰С:
2С175Ж, КС175Ж	6,4…7,9 В
КС182Ж	6,8…9 В
2С182Ж	7…8,7 В
2С191Ж, КС191Ж	7,7…9,6 В
КС210Ж	8,5…11 В
2С210Ж	8,5… 10,5 В
2С211Ж, КС211Ж	9,3…11,6 В
КС212Ж	9,8…13,2 В
2С212Ж	10,3…12,6 В
2С213Ж, КС213Ж	11…13,7 В
при IСТ = 2 мА, Т = -60 ⁰С:
КС215Ж	12,2…16,5 В
2С215Ж	12,8…15,8 В
КС216Ж	13,7…16,8 В
2С216Ж	13,7…17 В
КС218Ж	14,7…19,8 В
2С218Ж	15,3…19 В
2С220Ж, КС220Ж	17,2…21 В
КС222Ж	17,8…24,2 В
2С222Ж	18,9…23,1 В
2С224Ж, КС224Ж	20,6…25,2 В
при IСТ = 4 мА, Т = +125 ⁰С:
2С175Ж, КС175Ж	7,1…8,6 В
КС182Ж	7,4…9,7 В
2С182Ж	7,8…9,5 В
2С191Ж, КС191Ж	8,6…10,4 В
КС210Ж	9…12 В
2С210Ж	9,5… 11,4 В
2С211Ж, КС211Ж	10,4…12,6 В
КС212Ж	10,8…14,4 В
2С212Ж	11,4…13,7 В
2С213Ж, КС213Ж	12,3…14,9 В
при IСТ = 2 мА, Т = +125 ⁰С:
КС215Ж	13,5…18,1 В
2С215Ж	14,2…17,3 В
2С216Ж, КС216Ж	15,2…18,6 В
КС218Ж	16,2…21,8 В
2С218Ж	17…20,8 В
2С220Ж, КС220Ж	19…23 В
КС222Ж	19,8…26,6 В
2С222Ж	20,9…25,3 В
2С224Ж, КС224Ж	22,8…27,6 В
Температурный коэффициент напряжения стабилизации αUст при Т= -60…+125 ⁰С:
2С175Ж, КС175Ж	0,07%/⁰С
2С182Ж, КС182Ж	0,08%/⁰С
2С191Ж, КС191Ж, 2С210Ж, КС210Ж	0,09%/⁰С
2С211Ж, КС211Ж	0,092%/⁰С
2С212Ж, КС212Ж, 2С213Ж, КС213Ж	0,095%/⁰С
2С215Ж, КС215Ж, 2С216Ж, КС216Ж, 2С218Ж, КС218Ж, 2С220Ж, КС220Ж, 2С222Ж, КС222Ж, 2С224Ж, КС224Ж	0,1 %/⁰С
Временная нестабильность напряжения стаби­лизации δUст для 2С175Ж, 2С182Ж, 2С191Ж, 2С210Ж, 2С211Ж, 2С212Ж, 2С21ЗЖ, 2С215Ж, 2С216Ж, 2С218Ж, 2С220Ж, 2С222Ж, 2С224Ж	±1,5 %
Постоянное прямое напряжение UПР при IПР = 50 мА для 2С175Ж, 2С182Ж, 2С191Ж, 2С210Ж, 2С211Ж, 2С212Ж, 2С213Ж, 2С215Ж, 2С216Ж, 2С218Ж, 2С220Ж, 2С222Ж, 2С224Ж, не более	2 В
Постоянный обратный ток IОБР при UОБР= 0,7 UСТ для 2С175Ж, 2С182Ж, 2С191Ж, 2С210Ж, 2С211Ж, 2С212Ж, 2С213Ж, 2С215Ж, 2С216Ж, 2С218Ж, 2С220Ж, 2С222Ж, 2С224Ж, не более	20 мкА
Дифференциальное сопротивление rст при ICT = 0,5 мА, Т = +25 °С:
2С175Ж, 2С182Ж, 2С191Ж, 2С210Ж, 2С211Ж, 2С212Ж, 2С213Ж	200 Ом
2С215Ж, 2С216Ж, 2С218Ж, 2С220Ж, 2С222Ж, 2С224Ж	300 Ом
при IСТ = 4 мА, Т= +25 ⁰С для 2С175Ж, КС175Ж, 2С182Ж, КС182Ж, 2С191Ж, КС191Ж, 2С210Ж, КС210Ж, 2С211Ж, КС211Ж, 2С212Ж, КС212Ж, 2С21ЗЖ, КС213Ж	40 Ом
при IСТ = 2 мА, Т= +25 ⁰С для 2С215Ж, КС215Ж, 2С216Ж, КС216Ж, 2С218Ж, КС218Ж, 2С220Ж, КС220Ж, 2С222Ж, КС222Ж, 2С224Ж, КС224Ж	70 Ом
при IСТ = 4 мА, Т= -60 ⁰С для 2С175Ж, КС175Ж, 2С182Ж, КС182Ж, 2С191Ж, КС191Ж, 2С210Ж, КС210Ж, 2С211Ж, КС211Ж, 2С212Ж, КС212Ж, 2С21ЗЖ, КС213Ж	70 Ом
при IСТ = 2 мА, Т = -60 ⁰С для 2С215Ж, КС215Ж, 2С216Ж, КС216Ж, 2С218Ж, КС218Ж, 2С220Ж, КС220Ж, 2С222Ж, КС222Ж, 2С224Ж, КС224Ж	90 Ом
при IСТ = 4 мА, Т= +125 ⁰С для 2С175Ж, КС175Ж, 2С182Ж, КС182Ж, 2С191Ж, КС191Ж, 2С210Ж, КС210Ж, 2С211Ж, КС211Ж, 2С212Ж, КС212Ж, 2С213Ж, КС21ЗЖ	80 Ом
при IСТ = 2 мА, Т= +125 ⁰С для 2С215Ж, КС215Ж, 2С216Ж, КС216Ж, 2С218Ж, КС218Ж, 2С220Ж, КС220Ж, 2С222Ж, КС222Ж, 2С224Ж, КС224Ж	125 Ом
Общая емкость стабилитрона СОБЩ. при UОБР = 0,1 В для 2С175Ж, 2С182Ж, 2С191Ж, 2С210Ж, 2С211Ж, 2С212Ж, 2С213Ж, 2С215Ж, 2С216Ж, 2С218Ж, 2С220Ж, 2С222Ж, 2С224Ж, не более	15 пФ
Спектральная плотность напряжения шума при IСТ = 0,5 мА, ∆f = 20 Гц… 1 МГц, не более:
2С175Ж, 2С182Ж, 2С191Ж, 2С210Ж, 2С211Ж, 2С212Ж, 2С21ЗЖ, 2С215Ж, 2С216Ж, 2С218Ж, 2С220Ж, 2С222Ж, 2С224Ж	10 мкВ/√Гц
КС175Ж, КС182Ж, КС191Ж, КС210Ж, КС211Ж, КС212Ж, КС213Ж, КС215Ж, КС216Ж, КС218Ж, КС220Ж, КС222Ж, КС224Ж	15 мкВ/√Гц



Предельные эксплуатационные данные

Минимальный ток стабилизации Iст.мин:	0,5 мА
Максимальный ток стабилизации Iст.макс: В диапазонах температур окружающей среды +35…+125 ⁰С и атмосфер­ного давления 101990…665 Па допустимое значение максимального тока стаби­лизации снижается линейно.
при Т= -60…+35 °С:
2С175Ж	20 мА
2С182Ж	18 мА
2С191Ж	16 мА
2С210Ж, КС182Ж	15 мА
2С211Ж, КС191Ж	14 мА
2С212Ж, КС210Ж	13 мА
2С213Ж, КС211Ж	12 мА
2С215Ж, КС213Ж	10 мА
2С216Ж	9,4 мА
2С218Ж	8,3 мА
2С220Ж	7,5 мА
2С222Ж	6,8 мА
2С224Ж	6,3 мА
КС175Ж	17 мА
КС212Ж	11 мА
КС215Ж	8,3 мА
КС216Ж	7,3 мА
КС218Ж	6,9 мА
КС220Ж	6,2 мА
КС222Ж	5,7 мА
КС224Ж	5,2 мА
при Т= +125 °С:
2С175Ж	13 мА
2С182Ж	12 мА
2С191Ж	11 мА
2С210Ж	10 мА
2С211Ж	9 мА
2С212Ж	8 мА
2С213Ж	7,5 мА
2С215Ж	6,7 мА
2С216Ж	6,3 мА
2С218Ж	5,6 мА
2С220Ж	5 мА
2С222Ж, КС211Ж	4,5 мА
2С224Ж, КС212Ж	4,2 мА
КС175Ж	7 мА
КС182Ж	6,4 мА
КС191Ж	5,8 мА
КС210Ж	5,5 мА
КС213Ж	4 мА
КС215Ж	3,3 мА
КС216Ж	3,1 мА
КС218Ж	2,7 мА
КС220Ж	2,5 мА
КС222Ж	2,2 мА
КС224Ж	2,1 мА
при Р = 665 Па Т= -60…+35 °С:
2С175Ж	8,5 мА
2С182Ж	7,5 мА
2С191Ж	7 мА
2С210Ж	6,5 мА
2С211Ж	6 мА
2С212Ж	5,5 мА
2С213Ж	5 мА
2С215Ж	4,2 мА
2С216Ж	3,9 мА
2С218Ж	3,5 мА
2С220Ж	3,1 мА
2С222Ж	2,9 мА
2С224Ж	2,6 мА
при Р = 665 Па Т= +125 °С:
2С175Ж	3,5 мА
2С182Ж	3,2 мА
2С191Ж	2,9 мА
2С210Ж	2,7 мА
2С211Ж	2,2 мА
2С212Ж	2,1 мА
2С213Ж	2 мА
2С215Ж	1,7 мА
2С216Ж	1,6 мА
2С218Ж	1,4 мА
2С220Ж	1,3 мА
2С222Ж	1,1 мА
2С224Ж	1 мА
Прямой ток при переходных процессах 2С175Ж, 2С182Ж, 2С191Ж, 2С21ОЖ, 2С211Ж, 2С212Ж, 2С213Ж, 2С215Ж, 2С216Ж, 2С218Ж, 2С22ОЖ, 2С222Ж, 2С224Ж	50 мА
Максимальный импульсный ток стабилизации при tИ ≤ 10 мкс, Q ≥ 20:
Т = -60…+35 °С:
2С175Ж, 2С182Ж, 2С191Ж, 2С210Ж, 2С211Ж, 2С212Ж, 2С21ЗЖ	200 мА
2С215Ж, 2С216Ж, 2С218Ж, 2С22ОЖ, 2С222Ж, 2С224Ж	100 мА
Т= +125 °С:
2С175Ж	100 мА
2С182Ж, 2С191Ж	90 мА
2С21ОЖ, 2С211Ж	80 мА
2С212Ж, 2С21ЗЖ	70 мА
2С215Ж, 2С216Ж	60 мА
2С218Ж	50 мА
2С220Ж	45 мА
2С222Ж, 2С224Ж	40 мА
Рассеиваемая мощность Р: В диапазонах температур окружающей среды +35…+125 ⁰С и атмосфер­ного давления 101990…665 Па допустимое рассеиваемой мощности снижается линейно.
при Т= -60…+35 °С
2С175Ж, 2С182Ж, 2С191Ж, 2С210Ж, 2С211Ж, 2С212Ж, 2С21ЗЖ, 2С215Ж, 2С216Ж, 2С218Ж, 2С22ОЖ, 2С222Ж, 2С224Ж	150 мВт
КС175Ж, КС182Ж, КС191Ж, КС21ОЖ, КС211Ж, КС212Ж, КС21ЗЖ, КС215Ж, КС216Ж, КС218Ж, КС220Ж, КС222Ж, КС224Ж	125 мВт
при Т = 125 °С
2С175Ж, 2С182Ж, 2С191Ж, 2С210Ж, 2С211Ж, 2С212Ж, 2С213Ж, 2С215Ж, 2С216Ж, 2С218Ж, 2С220Ж, 2С222Ж, 2С224Ж	100 мВт
КС175Ж, КС182Ж, КС191Ж, КС210Ж, КС211Ж, КС212Ж, КС213Ж, КС215Ж, КС216Ж, КС218Ж, КС220Ж, КС222Ж, КС224Ж	50 мВт
при Р = 665 Па, Т = -60…+35 °С для 2С175Ж, 2С182Ж, 2С191Ж, 2С210Ж, 2С211Ж, 2С212Ж, 2С21ЗЖ, 2С215Ж, 2С216Ж, 2С218Ж, 2С220Ж, 2С222Ж, 2С224Ж	62 мВт
при Р = 665 Па, Т = +125 °С для 2С175Ж, 2С182Ж, 2С191Ж, 2С210Ж. 2С211Ж, 2С212Ж, 2С213Ж, 2С215Ж, 2С216Ж, 2С218Ж, 2С220Ж, 2С222Ж, 2С224Ж	25 мВт
Температура окружающей среды Т	-60…+ 125 °C



В режиме стабилизации напряжения стабилитрон должен быть включен полярностью, обратной указанной на корпусе. Протекание через стабилитрон прямого тока допускается толь­ко при переходных процессах. Разрешается работа стабили­тронов при обратных напряжениях от нуля до напряжения стабилизации.

Изгиб выводов допускается не ближе 3 мм от корпуса с радиусом закругления не менее 1,5 мм. Растягивающая выво­ды сила не должна превышать 9,8 Н.

Пайка выводов допускается не ближе 5 мм от корпуса. Температура корпуса при пайке не должна превышать +125 •С.

Допускается последовательное или параллельное соедине­ние любого числа стабилитронов.

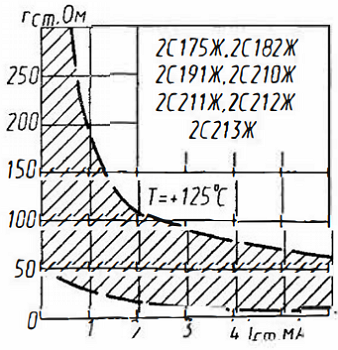

Зона возможных положений зави­симости дифференциального со­противления от тока.

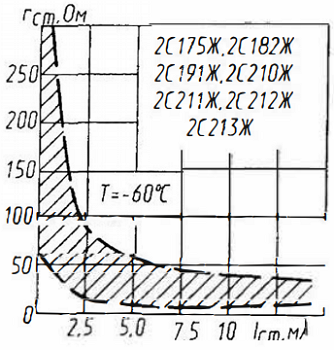

Зона возможных положений зави­симости дифференциального со­противления от тока.

Зона возможных положений зави­симости дифференциального со­противления от тока.

Зона возможных положений зави­симости дифференциального со­противления от тока.

Зона возможных положений зави­симости дифференциального со­противления от тока.

Зона возможных положений зависимости дифференциального со­противления от тока.
