Стабилитроны кремниевые, диффузионно-сплавные, средней мощности. Предназначены для стабилизации номинального напряжения 3,3…6,8 В в диапазоне токов стабилизации 3…229 мА. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип стабилитрона приводится на корпусе.
Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом).
Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.
Масса стабилитрона не более 1 г.
Электрические параметры
| Напряжение стабилизации UСТ при IСТ = IСТ.НОМ: | |
| Т = +25 ⁰С: | |
| 2С433А, КС433А | 2,97…3,3…3,63 В |
| 2С439А, КС439А | 3,51…3,9…4,29 В |
| 2С447А, КС447А | 4,23…4,7…5,17 В |
| 2С456А, КС456А | 5,04…5,6…6,16 В |
| 2С468А, КС468А | 6,12…6,8…7,48 В |
| Т = -60 ⁰С: | |
| 2С433А, КС433А | 2,97…3,89 В |
| 2С439А, КС439А | 3,51…4,59 В |
| 2С447А, КС447А | 4,00…5,30 В |
| 2С456А, КС456А | 4,82…6,16 В |
| 2С468А, КС468А | 5,78…7,48 В |
| Т = +100 ⁰С: | |
| 2С433А, КС433А | 2,66…3,63 В |
| 2С439А, КС439А | 3,15…4,29 В |
| 2С447А, КС447А | 3,87…5,33 В |
| 2С456А, КС456А | 5,04…6,49 В |
| 2С468А, КС468А | 6,12…8,00 В |
| Т = +125 ⁰С: | |
| 2С433А, КС433А | 2,66…3,63 В |
| 2С439А, КС439А | 3,15…4,29 В |
| 2С447А, КС447А | 3,87…5,33 В |
| 2С456А, КС456А | 5,04…6,49 В |
| 2С468А, КС468А | 6,12…8,00 В |
| Температурный коэффициент напряжения стабилизации αUст при Т= -60…ТМАКС, IСТ = IСТ.НОМ: | |
| 2С433А, 2С439А, КС433А, КС439А | 0,100%/⁰С…0 |
| 2С447А, КС447А | -0,08…+0,03%/⁰С |
| 2С456А, КС456А | 0…0,050%/⁰С |
| 2С468А, КС468А | 0…0,065%/⁰С |
| Временная нестабильность напряжения стабилизации δUст при IСТ = IСТ.НОМ: | ±1,5 % |
| Постоянное прямое напряжение UПР при IПР = 50 мА для 2С433А, 2С439А, 2С447А, 2С456А, 2С468А, не более | 1 В |
| Ток стабилизации номинальный IНОМ | |
| 2С433А | 60 мА |
| 2С439А | 51 мА |
| 2С447А | 43 мА |
| 2С456А | 36 мА |
| 2С468А | 29 мА |
| КС433А, КС439А, КС447А, КС456А, КС468А | 30 мА |
| Постоянный обратный ток IОБР при UОБР = 0,7 UСТ.НОМ для 2С433А, 2С439А, 2С447А, 2С456А, 2С468А, не более | 1,5 мА |
| Дифференциальное сопротивление rст, не более: | |
| при ICT = ICT.НОМ | |
| Т = +25 °С: | |
| КС433А, КС439А | 25 Ом |
| КС447А | 18 Ом |
| 2С433А | 14 Ом |
| 2С439А | 12 Ом |
| 2С447А, КС456А | 10 Ом |
| 2С456А | 7 Ом |
| 2С468А, КС468А | 5 Ом |
| Т = -60 °С: | |
| КС433А, КС439А | 25 Ом |
| КС447А | 20 Ом |
| 2С433А | 17 Ом |
| 2С439А | 14 Ом |
| 2С447А, КС456А | 12 Ом |
| 2С456А | 8,5 Ом |
| 2С468А, КС468А | 6,5 Ом |
| Т = +100 °С: | |
| КС433А, КС439А | 35 Ом |
| КС447А | 30 Ом |
| КС456А | 25 Ом |
| КС468А | 17 Ом |
| Т = +125 °С: | |
| 2С433А | 29 Ом |
| 2С439А | 27 Ом |
| 2С447А | 24 Ом |
| 2С456А | 21 Ом |
| 2С468А | 17 Ом |
| при ICT = 3 мА, Т = +25 °С: | |
| 2С433А, 2С439А, 2С447А, КС433А, КС439А, КС447А | 180 Ом |
| 2С456А, КС456А | 145 Ом |
| 2С468А, КС468А | 70 Ом |
Предельные эксплуатационные данные
| Минимальный ток стабилизации Iст.мин: | 3 мА |
| Максимальный ток стабилизации Iст.макс:
В диапазонах температур окружающей среды +35…ТМАКС(+50 ⁰С…ТМАКС для КС433-КС468А) допустимое значение максимального тока стабилизации снижается линейно. |
|
| при Т ≤ +35 °С: | |
| 2С433А | 229 мА |
| 2С439А | 212 мА |
| 2С447А | 190 мА |
| 2С456А | 167 мА |
| 2С468А | 142 мА |
| при Т ≤ +50 °С: | |
| КС433А | 191 мА |
| КС439А | 176 мА |
| КС447А | 159 мА |
| КС456А | 139 мА |
| КС468А | 119 мА |
| при Т = +100 °С: | |
| КС433А | 60 мА |
| КС439А | 51 мА |
| КС447А | 43 мА |
| КС456А | 36 мА |
| КС468А | 30 мА |
| при Т = +125 °С: | |
| 2С433А | 60 мА |
| 2С439А | 51 мА |
| 2С447А | 43 мА |
| 2С456А | 36 мА |
| 2С468А | 29 мА |
| Импульсный ток одноразовой перегрузки для двух импульсов с tИ = 1 с интервалом между ними 1 мин, Т = +25 °С: | |
| КС433А | 382 мА |
| КС439А | 352 мА |
| КС447А | 318 мА |
| КС456А | 278 мА |
| КС468А | 238 мА |
| Рассеиваемая мощность Р:
В диапазонах температур окружающей среды +35…ТМАКС(+50 ⁰С…ТМАКС для КС433-КС468А) допустимое рассеиваемой мощности снижается линейно. |
|
| при Т ≤ +35 °С для 2С433А, 2С439А, 2С447А, 2С456А, 2С468А; Т ≤ +50 °С для КС433А, КС439А, КС447А, КС456А, КС468А; | 1 Вт |
| при ТМАКС | 0,2 Вт |
| Температура окружающей среды Т | |
| 2С433А, 2С439А, 2С447А, 2С456А, 2С468А | -60…+ 125 °C |
| КС433А, КС439А, КС447А, КС456А, КС468А | -60…+ 100 °C |
Изгиб выводов допускается не ближе 2 мм от корпуса или расплющенной части катодного вывода с радиусом закругления не менее 1,5 мм. Растягивающая сила не должна превышать 19,6 Н для анодного вывода и 8,8 Н для катодного.
Пайка выводов допускается не ближе 5 мм от корпуса стабилитрона. Температура корпуса при пайке не должна превышать +125 °С (+100 °С для КС433А-КС468А).
Допускается последовательное или параллельное соединение любого числа стабилитронов.
Зависимости ухода напряжения стабилизации от температуры.
Зависимости температурного коэффициента напряжения стабилизации от тока.

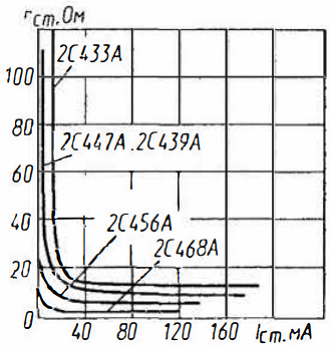

Зависимости дифференциального сопротивления от тока.
