Стабилитрон кремниевый, планарный, средней мощности. Предназначен для стабилизации номинального напряжения 6,2 В в диапазоне токов стабилизации 1…55 мА. Выпускается в стеклянном корпусе с гибкими выводами. Тип прибора и схема соединения электродов с выводами приводятся на эти­кетке.

Масса стабилитрона не более 0,15 г.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Электрические параметры

Напряжение стабилизации UСТ при IСТ = 5 мА:
Т= +30 °С	5,8…6,2…6,6 В
Т= +125 °С	5,8…7 В
Т= -60 °С	5,5…6,6 В
Постоянное прямое напряжение UПР при IПР = 10 мА, не более	1 В
Температурный коэффициент напряжения стабилизации αUСТ при IСТ = 5 мА	0,01…0,04…0,06 %/°С
Временная нестабильность напряжения стабилизации δUст	±1,5 %
Дифференциальное сопротивление rст при ICT = IСТ.НОМ, не более
при ICT = 5 мА
Т= +25 °С	10 Ом
Т= +125 °С	20 Ом
Т= -60 °С	18 Ом
при ICT = 1 мА, Т= +25 °С	50 Ом
Постоянный обратный ток IОБР при UОБР = 4 В, не более	3 мкА

Предельные эксплуатационные данные

Минимальный ток стабилизации Iст.мин:	1 мА
Максимальный ток стабилизации Iст.макс: В диапазонах температур окружающей среды +35…+125 ⁰С допустимое значение максимального тока стаби­лизации снижается линейно.
при Т= -60…+35 °С:	55 мА
при Т= +125 °С:	24 мА
Рассеиваемая мощность Р: В диапазонах температур окружающей среды +35…+125 ⁰С допустимое рассеиваемой мощности снижается линейно.
при Т= -60…+35 °С:	400 мВт
при Т= +125 °С:	180 мВт
Температура окружающей среды Т	-60…+125 °C



Зависимость общей ёмкости стабилитрона от обратного напряжения.

Зависимость дифференциального сопротивления от частоты.

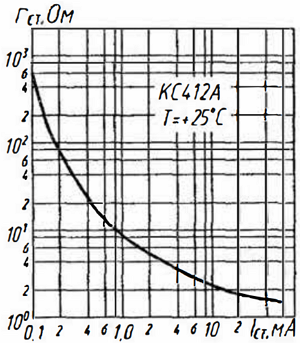

Зависимость дифференциального сопротивления от тока стабилизации.
