Стабилитрон кремниевый, диффузионно-планарный, средней мощности.  Предназначен для стабилизации напряжения 44…50 В в диапазоне токов стабилизации 0,25 … 8,5 мА. Выпускается в стеклянном корпусе с гибкими выводами. Тип прибора и схема соединения электродов с выводами приводятся на этикетке.

Масса стабилитрона не более 0,15 г.

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Электрические параметры

Напряжение стабилизации UСТ при IСТ = 5 мА:
Т= +25 °С	44…50 В
Т= +75 °С	44…57 В
Т= -60 °С	41…50 В
Постоянное прямое напряжение UПР при IПР = 50 мА, не более	2 В
Температурный коэффициент напряжения стабилизации αUСТ при Т = +25…+75 °С, не более	+0,09 %/°С
Временная нестабильность напряжения стабилизации δUст, не более	2 %
Дифференциальное сопротивление rст , не более
при ICT = 2,7 мА
Т= +25 °С	105 Ом
Т= +125 °С	150 Ом
Т= -60 °С	70 Ом
при ICT = 0,25 мА, Т= +25 °С	1500 Ом



Предельные эксплуатационные данные

Минимальный ток стабилизации Iст.мин:	0,25 мА
Максимальный ток стабилизации Iст.макс: В диапазонах температур окружающей среды +25…+85 и +25…+125 ⁰С допустимое значение максимального тока стаби­лизации снижается линейно.
при пайке выводов на расстоянии, не более 4 мм:
при Т= -60…+25 °С:	8,5 мА
при Т= +125 °С:	3 мА
при пайке выводов на любом расстоянии, большем 4 мм:
при Т= -60…+25 °С:	6,5 мА
при Т= +125 °С:	3,5 мА
Рассеиваемая мощность Р: В диапазонах температур окружающей среды +25…+85 и +25…+125 ⁰С допустимое рассеиваемой мощности снижается линейно.
при пайке выводов на расстоянии, не более 4 мм:
при Т= -60…+25 °С:	0,5 Вт
при Т= +125 °С:	0,16 Вт
при пайке выводов на любом расстоянии, большем 4 мм:
при Т= -60…+25 °С:	0,34 Вт
при Т= +125 °С:	0,2 Вт
Температура окружающей среды Т	-60…+125 °C

Зависимость температурного коэффициента напряжения стабилизации от тока стабилизации.

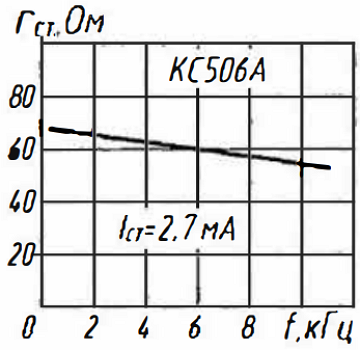

Зависимость дифференциального сопротивления от частоты.

Зависимость общей емкости стабилитрона от обратного напряжения.
